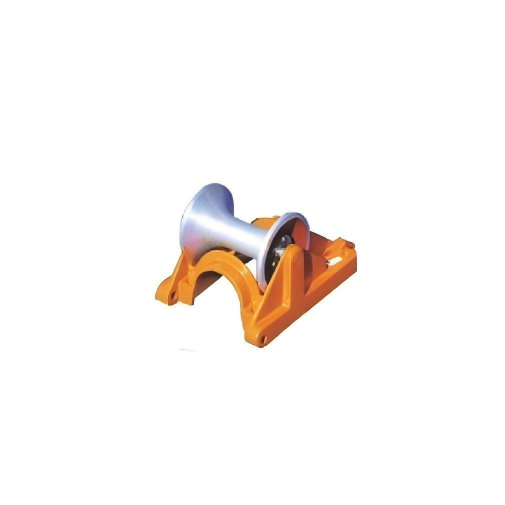

Polia linear de aterramento de cabo (estrutura de alumínio fundido)

Polia linear de aterramento de cabo (estrutura de alumínio fundido)

Visão geral do produto

A estrutura de alumínio fundido com polia linear de aterramento de cabos é um dispositivo auxiliar leve e profissional projetado para puxar e transportar cabos de maneira eficiente e segura ao longo de caminhos retos durante projetos de assentamento de cabos. Como uma polia de cabo linear de alto desempenho com estrutura de alumínio , ela apresenta uma estrutura de alumínio fundido com precisão que equilibra resistência excepcional com design ultraleve - proporcionando resistência à corrosão, fácil operação e abrasão mínima do cabo. Nossa polia de aterramento de alumínio fundido para cabos é amplamente adotada em cenários de energia, telecomunicações, construção e colocação de cabos industriais, fornecendo suporte confiável para movimento suave de cabos e reduzindo o tempo de inatividade do projeto em 40% em comparação com polias tradicionais de estrutura de aço.

Especificações Técnicas

Parâmetros principais estruturais e de desempenho

• Material da estrutura: Liga de alumínio fundido de alta qualidade (ZL102, resistente à corrosão, relação resistência/peso ≥180MPa/kg·m³)
• Material da polia: Nylon PA66 (padrão) / Poliuretano (PU, opcional para anti-desgaste alto)
• Tipo de rolamento: Rolamentos de esferas selados com precisão (blindagem dupla, IP65 contra poeira/à prova d'água)
• Capacidade máxima de carga: 500kg / 800kg / 1000kg (personalizado até 1500kg)
• Diâmetro da polia: 80 mm / 100 mm / 120 mm (corresponde ao diâmetro do cabo 10-50 mm)
• Dimensões gerais padrão: 150×120×100mm (C×L×A) / Tamanhos personalizados disponíveis
• Peso líquido: 1,2 kg (polia de 80 mm) / 1,8 kg (polia de 120 mm) (leve para manuseio por uma única pessoa)
• Temperatura operacional: -30°C a 80°C (adequado para climas externos extremos)
• Resistência à corrosão: Teste de névoa salina ≥800h (sem ferrugem na estrutura de alumínio fundido)
• Coeficiente de fricção: ≤0,15 (minimiza a resistência à tração do cabo)
• Tipo de montagem: Fixado por parafuso / Fixado por estaca no solo (acessórios incluídos)

Recursos do produto

• Estrutura de alumínio fundido de alta resistência : A liga de alumínio fundido ZL102 oferece uma relação resistência-peso 30% maior do que as estruturas de aço, ao mesmo tempo que reduz o peso geral da polia em 50% - permitindo fácil instalação e transporte em espaços de construção apertados.
• Rolamentos de precisão de baixo atrito : Rolamentos de esferas selados com blindagem dupla fornecem um coeficiente de atrito ≤0,15, reduzindo a resistência à tração do cabo em 30% e melhorando a eficiência de assentamento em 40% em comparação com polias comuns.
• Design de proteção do cabo : A superfície lisa da polia de nylon/PU com bordas arredondadas elimina a abrasão do cabo, reduzindo as taxas de danos ao cabo em 90% e diminuindo os custos de substituição para as equipes de projeto.
• Resistência à corrosão e às intempéries : A estrutura de alumínio fundido com revestimento antioxidante resiste à umidade, poeira e corrosão química - ideal para uso externo em ambientes costeiros, industriais ou úmidos.
• Fácil instalação e ajuste : Mecanismo simples de montagem de parafuso/estaca de aterramento (sem necessidade de ferramentas especializadas) permite a instalação por uma única pessoa em ≤5 minutos; o alinhamento da polia pode ser ajustado para colocação de cabos em trajetória reta.
• Compatibilidade versátil de cabos : Vários diâmetros de polias (80-120 mm) cabem em cabos de 10-50 mm de diâmetro, adaptando-se às necessidades de colocação de cabos de alimentação, comunicação e controle sem substituir as polias.

Como usar o produto

1. Inspeção Pré-Uso :
   • Verifique a estrutura de alumínio fundido quanto a rachaduras/deformações; verifique a rotação da polia (suave, sem emperramento) e a integridade da vedação do rolamento.
   • Confirme se a polia de aterramento em alumínio fundido para capacidade de carga dos cabos corresponde ao peso do cabo para evitar sobrecarga.
2. Instalação :
   • Posicione a polia ao longo do trajeto reto planejado do cabo; prenda a estrutura ao solo por meio de parafusos (para superfícies de cimento) ou estacas de solo (para superfícies de solo/grama).
   • Ajuste o alinhamento da polia para garantir que esteja perfeitamente linear com a direção de assentamento do cabo (crítico para um movimento suave).
3. Colocação do cabo : Coloque cuidadosamente o cabo na ranhura da polia – garanta contato total com a superfície da polia (sem contato com a borda para evitar abrasão).
4. Operação : Puxe o cabo firmemente ao longo do caminho reto; monitore a rotação da polia para garantir que não haja emperramento ou deslizamento do cabo (ajuste a tensão, se necessário).
5. Desmontagem e armazenamento pós-uso :
   • Retire o cabo e retire a polia da superfície de montagem; limpe a polia/estrutura com um pano seco para remover poeira/detritos.
   • Armazenar a polia cabo linear com moldura de alumínio em local seco e ventilado; evite empilhar objetos pesados ​​na estrutura para evitar deformações.

Cenários de aplicação

• Indústria de Energia: Colocação de cabos retos para linhas de energia aéreas, redes subterrâneas de distribuição de energia e instalação de cabos de subestações.
• Telecomunicações: Instalação de cabos de fibra ótica/cobre para redes de torres de telecomunicações, infraestrutura de comunicação urbana e roteamento de cabos de data centers.
• Projetos de construção: Fiação predial (cabos elétricos/de comunicação) para edifícios comerciais/residenciais e instalação temporária de cabos em canteiros de obras.
• Sistemas de transporte industrial: Orientação e suporte ao movimento linear de cabos para correias transportadoras de fábrica, linhas de produção automatizadas e maquinário pesado.
• Engenharia Municipal: Instalação de cabos para iluminação pública, sistemas de sinalização de trânsito e atualizações de redes de serviços públicos urbanos.
• Mineração e Petróleo/Gás: Transporte de cabos leves para cabos de energia/comunicação em minas (a estrutura resistente à corrosão se adapta a ambientes de mineração adversos).

Benefícios para clientes

• Eficiência de assentamento 40% maior : Os rolamentos de precisão de baixo atrito reduzem a resistência à tração do cabo, reduzindo o tempo de trabalho e o esforço para o transporte linear do cabo.
• Abrasão do cabo 90% reduzida : A superfície lisa da polia de nylon/PU com bordas arredondadas preserva a integridade do cabo, eliminando substituições dispendiosas de cabos e atrasos no projeto.
• Polias 50% mais leves que o aço : A estrutura de alumínio fundido de alta resistência permite a instalação/transporte por uma única pessoa, reduzindo os custos de mão de obra em 30% em comparação com alternativas de aço pesado.
• Durabilidade a longo prazo : O alumínio fundido resistente à corrosão e os rolamentos vedados proporcionam uma vida útil de mais de 8 anos (uso externo), maximizando o ROI para as equipes de projeto.
• Conformidade global : A certificação CE/ISO 9001 garante a conformidade com os padrões de segurança e qualidade da UE/EUA – fundamental para licitações de projetos internacionais.
• Compatibilidade versátil : Vários diâmetros de polias cabem em cabos de 10 a 50 mm, reduzindo a necessidade de vários tipos de polias e reduzindo os custos de estoque em 40%.

Certificações e Conformidade

Nossa estrutura de alumínio fundido com polia linear de aterramento de cabos segue rigorosos padrões globais de qualidade e segurança, garantindo desempenho confiável e conformidade regulatória em todas as regiões:

• Certificação CE (Conformité Européenne): Em conformidade com a Diretiva de Máquinas da UE 2006/42/EC para equipamentos auxiliares industriais.
• Certificação ISO 9001:2015: Valida o rigoroso controle de qualidade nos processos de fornecimento de materiais, fundição e montagem.
• Conformidade com RoHS: Livre de substâncias perigosas (Pb, Hg, Cd) para segurança ambiental e de saúde ocupacional.
• Conformidade com ASTM B221: A liga de alumínio fundido atende aos padrões da Sociedade Americana de Testes e Materiais para resistência e resistência à corrosão.
• Classificação IP65 (rolamentos): Os rolamentos com blindagem dupla são à prova de poeira e à prova d'água, adequados para uso em ambientes externos/adversos.

Todas as unidades passam por 100% de testes de fábrica (capacidade de carga, suavidade de rotação, resistência à corrosão) antes do envio para garantir a conformidade com as normas globais da indústria.

Opções de personalização

• Personalização da capacidade de carga: Até 1.500 kg para projetos de instalação de cabos pesados ​​(MOQ: 50 unidades).
• Personalização de tamanho: Diâmetro da polia (60 mm-150 mm) e dimensões da estrutura para atender aos requisitos especiais de diâmetro/caminho do cabo (MOQ: 30 unidades).
• Personalização de materiais:
  • Polia: Poliuretano (PU) para cenários de alto desgaste / Aço inoxidável para ambientes de alta temperatura.
  • Estrutura: aço inoxidável 316 (para ambientes de mineração costeiros/corrosivos) (MOQ: 100 unidades).
• Personalização da marca: logotipo da empresa gravado a laser, classificação de carga ou avisos de segurança na estrutura de alumínio fundido (MOQ: 100 unidades).
• Personalização de acessórios: parafusos/estacas de montagem adicionais, kits de lubrificação de polias ou sacos de armazenamento para uso em campo (MOQ: 50 unidades).

Processo de Produção

1. Design e Engenharia : A modelagem 3D otimiza a estrutura da estrutura de alumínio fundido e o formato da ranhura da polia; a análise de elementos finitos testa a capacidade de carga e a distribuição de tensões.
2. Fornecimento de material : Liga de alumínio fundido ZL102 de alta qualidade (fornecedores com certificação ISO) e rolamentos de esferas de precisão passam por rigorosos testes de resistência/corrosão.
3. Formação de alumínio fundido : Fundição sob pressão de componentes da estrutura (tolerância de ± 0,2 mm); tratamento térmico para aumentar a resistência da estrutura e a resistência à corrosão.
4. Usinagem de Precisão : Usinagem CNC de eixos de polias e furos de montagem da estrutura; polimento das superfícies das polias para eliminar arestas vivas (evita a abrasão dos cabos).
5. Montagem e Controle de Qualidade : Montagem de rolamento e polia na estrutura; Inspeção 100% da suavidade da rotação, capacidade de carga e integridade da estrutura.
6. Testes e Certificação : Testes de capacidade de carga (carga nominal de 1,2× por 24h), testes de resistência à corrosão (névoa salina) e testes de fricção de rotação; documentação de certificação para cada lote.
7. Embalagem e envio : Embalagem de espuma à prova de choque (protege a estrutura de alumínio fundido contra deformação); caixas de madeira personalizadas para transporte marítimo/aéreo para destinos globais.

Depoimentos e avaliações de clientes

• EU Power Grid (Alemanha) : "A estrutura de alumínio fundido com polia linear de aterramento de cabos transformou nossos projetos de assentamento de cabos de energia de 110 kV. O design leve permite que nossa equipe instale mais de 20 polias por hora, e os rolamentos de baixo atrito reduzem o tempo de tração em 40%. A certificação CE foi fundamental para nossa conformidade com a UE."
• US Telecom Solutions (Texas) : "Usamos a polia de cabo linear com estrutura de alumínio para instalação de cabos de fibra óptica em áreas urbanas. As polias de PU eliminam a abrasão do cabo, e a estrutura resistente à corrosão resiste à umidade do Texas - reduzimos os custos de substituição de cabos em 80%."
• Australian Construction Group (Sydney) : "A polia de aterramento de alumínio fundido para cabos é perfeita para locais de construção remotos. Seu design leve é ​​fácil de transportar para áreas remotas e a capacidade de carga de 800 kg suporta nossos cabos de energia pesados. A vida útil de mais de 8 anos se ajusta aos nossos planos de projeto de longo prazo."
• Asia Telecom (Cingapura) : "Personalizamos modelos de polias de 120 mm para nossos cabos de comunicação de 50 mm. A estrutura de alumínio fundido resiste à névoa salina em áreas costeiras e os rolamentos selados funcionam perfeitamente em nosso clima tropical - excelente desempenho para atualizações de telecomunicações urbanas."

Perguntas frequentes

• P: Qual é a capacidade máxima de carga da estrutura de alumínio fundido da polia linear de aterramento do cabo?
  R: Os modelos padrão suportam 500kg/800kg/1000kg; oferecemos modelos personalizados de até 1.500 kg para projetos pesados ​​(MOQ: 50 unidades).
• P: O material da polia pode ser personalizado para cenários de alto desgaste?
  R: Sim - oferecemos polias de poliuretano (PU) (MOQ: 30 unidades) para colocação de cabos de alto desgaste, que são mais duráveis ​​do que o náilon PA66 padrão.
• P: Como manter a polia do cabo linear com moldura de alumínio?
  R: Manutenção mínima necessária – lubrifique os rolamentos uma vez a cada 6 meses (com graxa à base de lítio); limpe a estrutura/polias com um pano seco para evitar o acúmulo de poeira (não são necessários produtos de limpeza químicos).
• P: A polia de aterramento de alumínio fundido para cabos é adequada para uso externo em áreas costeiras?
  R: Sim - as estruturas de alumínio fundido padrão possuem revestimento antioxidação (teste de névoa salina ≥800h); também oferecemos estruturas de aço inoxidável 316 para ambientes costeiros/corrosivos extremos (MOQ: 100 unidades).
• P: Qual é a garantia da polia linear de aterramento do cabo?
  R: Oferecemos uma garantia de 2 anos para a integridade estrutural da estrutura e uma garantia de 1 ano para rolamentos/polias - também é fornecido suporte técnico vitalício.
• P: Quanto tempo leva para instalar uma única polia?
  R: Uma única polia de aterramento de alumínio fundido para cabos pode ser instalada por uma pessoa em ≤5 minutos (montagem em parafuso/estaca) - sem necessidade de ferramentas especializadas.
