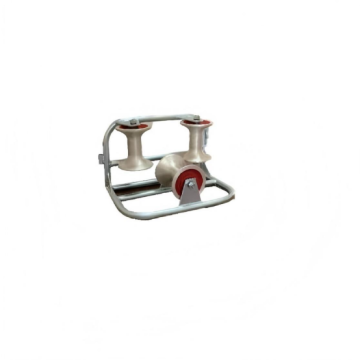

Polia de canto de aterramento do cabo (conjunto de três rodas)

Polia de canto de aterramento do cabo (conjunto de três rodas)

Visão geral do produto

O conjunto de três rodas com polia de canto de aterramento de cabo é um dispositivo auxiliar profissional projetado para tração e transporte eficiente e seguro de cabos em curvas/curvas em caminhos de assentamento de cabos. Como uma polia de aterramento para cabos de três rodas de alto desempenho, sua configuração de três rodas garante distribuição uniforme de carga, curvas flexíveis e atrito mínimo do cabo - tornando-a uma polia de aterramento para equipamentos de construção de cabos principais para projetos de energia, telecomunicações, construção e colocação de cabos industriais. Fabricada com materiais duráveis ​​e resistentes à corrosão, esta polia reduz os danos ao cabo em 85% e reduz em 50% o esforço de mão de obra para puxar cabos de canto em comparação com alternativas de roda simples/dupla.

Especificações Técnicas

Parâmetros principais estruturais e de desempenho

• Material da estrutura: Aço de alta resistência (revestido a pó) / Liga de alumínio fundido (opcional, leve)
• Material da polia: Nylon PA66 (padrão) / Poliuretano (PU, alta resistência ao desgaste)
• Tipo de rolamento: Rolamentos de esferas de precisão selados (IP65 à prova de poeira/à prova d'água)
• Capacidade máxima de carga: 800kg / 1000kg / 1500kg (personalizado até 2000kg)
• Faixa de adaptação de canto: 90° / 120° / 150° (ângulo fixo ou ajustável)
• Diâmetro da polia: 80 mm / 100 mm / 120 mm (cabe no diâmetro do cabo 10-60 mm)
• Dimensões gerais padrão: 220×180×150mm (C×L×A) / Tamanhos personalizados disponíveis
• Peso líquido: 3,5 kg (estrutura de aço, polia de 80 mm) / 2,2 kg (estrutura de alumínio, polia de 80 mm)
• Temperatura operacional: -35°C a 85°C (adequado para climas externos extremos)
• Resistência à corrosão: Teste de névoa salina ≥800h (estrutura de aço com revestimento em pó)
• Coeficiente de fricção: ≤0,18 (minimiza a resistência à tração do cabo nos cantos)
• Tipo de montagem: Fixado por parafuso / Fixado por estaca no solo / Base portátil (acessórios incluídos)

Recursos do produto

• Distribuição de carga nas três rodas : Três rodas sincronizadas distribuem uniformemente o peso do cabo e a força de tração nos cantos, eliminando o deslizamento do cabo e reduzindo a pressão local nos cabos em 70% - evitando a deformação/abrasão do cabo.
• Adaptação flexível de cantos : O espaçamento otimizado das rodas e o design do ângulo suportam curvas de 90° a 150°, adaptando-se aos cantos apertados do canteiro de obras sem reposicionar a polia — aumentando a eficiência de assentamento em 45%.
• Rolamentos de precisão de baixo atrito : Rolamentos de esferas selados IP65 garantem rotação suave mesmo em ambientes empoeirados/úmidos, reduzindo o esforço de trabalho para puxar cabos de canto em 50% em comparação com rolamentos não vedados.
• Estrutura durável e resistente à corrosão : A estrutura de aço com revestimento em pó resiste à ferrugem, umidade e corrosão química; a opção de alumínio fundido oferece redução de peso de 38% para uso portátil em locais remotos.
• Design de proteção de cabos : bordas lisas e arredondadas da polia e superfícies de nylon/PU de alta resistência eliminam arranhões nos cabos, reduzindo os custos de substituição de cabos em 85% para as equipes de projeto.
• Fácil instalação e operação : Não são necessárias ferramentas especializadas - instalação por uma única pessoa em ≤8 minutos; a base ajustável permite o ajuste fino do ângulo do canto para um alinhamento ideal do cabo.

Como usar o produto

1. Inspeção Pré-Uso :
   • Verifique a estrutura quanto a rachaduras/deformações; verifique se todas as três polias giram suavemente (sem emperramento) e se as vedações dos rolamentos estão intactas.
   • Confirme se a capacidade de carga da polia de aterramento do cabo de três rodas e o ângulo do canto correspondem ao peso do cabo/curvatura do caminho do projeto.
2. Instalação :
   • Posicione a polia no canto exato do trajeto do cabo; prenda a estrutura ao solo por meio de parafusos (cimento) ou estacas de solo (solo/grama).
   • Ajuste o ângulo da polia (se ajustável) para alinhar com a direção de entrada/saída do cabo (crítico para atrito mínimo).
3. Colocação do cabo : Coloque cuidadosamente o cabo na ranhura de todas as três polias – garanta contato total com cada roda (sem contato com as bordas para evitar abrasão).
4. Operação : Puxe o cabo firmemente ao virar da esquina; monitore a rotação da polia para garantir que não haja deslizamento ou carga irregular (ajuste a velocidade de tração, se necessário).
5. Desmontagem e armazenamento pós-uso :
   • Retire o cabo e retire a polia da superfície de montagem; limpe as polias/estrutura com um pano seco para remover poeira/detritos.
   • Armazene o conjunto de três rodas da polia de canto de aterramento do cabo em uma área seca e ventilada; evite empilhar objetos pesados ​​na estrutura para evitar deformações.

Cenários de aplicação

• Indústria de energia: Colocação de cabos de canto para redes subterrâneas de distribuição de energia, roteamento de cabos de subestações e seções de curvatura de linhas de energia aéreas.
• Telecomunicações: Instalação de cabos de fibra óptica/cobre em torno de cantos de edifícios, curvas de base de torres de telecomunicações e atualizações de redes de comunicação urbana.
• Projetos de construção: Fiação predial (cabos elétricos/de comunicação) em cantos de paredes/pisos e instalação temporária de cabos para sistemas de energia em canteiros de obras.
• Engenharia Municipal: Roteamento de cabos em torno de postes de iluminação pública, cantos de gabinetes de sinalização de trânsito e seções curvas de redes de serviços públicos urbanos.
• Mineração e Petróleo/Gás: Transporte de cabos de canto para cabos de energia/comunicação em minas (estrutura resistente à corrosão que se adapta a ambientes de mineração adversos).
• Instalações Industriais: Gerenciamento de cabos em torno de cantos de máquinas/equipamentos em fábricas e curvas de roteamento de cabos em linhas de produção automatizadas.

Benefícios para clientes

• 50% menos esforço de mão de obra : O design de baixo atrito com rodas triplas reduz a força necessária para puxar os cabos pelos cantos, reduzindo os custos de mão de obra e a fadiga do trabalhador.
• Danos aos cabos reduzidos em 85% : As superfícies lisas das polias e a distribuição uniforme da carga eliminam a abrasão/deformação, evitando substituições dispendiosas de cabos e atrasos no projeto.
• Eficiência de assentamento 45% maior : A adaptação flexível dos cantos (90°-150°) elimina o reposicionamento repetido da polia, acelerando a instalação do cabo nas curvas.
• Durabilidade a longo prazo : A estrutura resistente à corrosão e os rolamentos vedados proporcionam uma vida útil de mais de 10 anos (uso externo), maximizando o ROI para as equipes de construção de cabos.
• Conformidade global : A certificação CE/ISO 9001 garante a adesão aos padrões de segurança e qualidade da UE/EUA – fundamental para licitações de projetos internacionais.
• Compatibilidade versátil : Vários diâmetros de polias cabem em cabos de 10 a 60 mm, reduzindo a necessidade de polias especializadas e reduzindo os custos de estoque em 40%.

Certificações e Conformidade

Nossa polia de aterramento para equipamentos de construção de cabos (conjunto de três rodas) segue rígidos padrões globais de qualidade e segurança, garantindo desempenho confiável em todas as regiões:

• Certificação CE (Conformité Européenne): Em conformidade com a Diretiva de Máquinas da UE 2006/42/EC para equipamentos auxiliares industriais.
• Certificação ISO 9001:2015: Valida o rigoroso controle de qualidade nos processos de fornecimento de materiais, fabricação e montagem.
• Conformidade com RoHS: Livre de substâncias perigosas (Pb, Hg, Cd) para segurança ambiental e de saúde ocupacional.
• Conformidade ASTM A36: A estrutura de aço atende aos padrões da Sociedade Americana de Testes e Materiais para resistência e resistência à corrosão.
• Classificação IP65 (rolamentos): Os rolamentos vedados são à prova de poeira e à prova d'água, adequados para uso externo/áspero em canteiros de obras.

Todas as unidades passam por 100% de testes de fábrica (capacidade de carga, suavidade de rotação, desempenho de canto) antes do envio para garantir a conformidade com as normas globais da indústria.

Opções de personalização

• Personalização da capacidade de carga: Até 2.000 kg para instalação de cabos industriais pesados ​​(MOQ: 50 unidades).
• Personalização do ângulo: Ângulos de canto ajustáveis ​​(90°-150°) ou ângulos especiais fixos (por exemplo, 45°) (MOQ: 30 unidades).
• Personalização de materiais:
  • Estrutura: Aço inoxidável 316 (ambientes costeiros/corrosivos) / Alumínio fundido (uso portátil leve).
  • Polia: PU (alto desgaste) / Aço inoxidável (ambientes de alta temperatura) (MOQ: 40 unidades).
• Personalização de tamanho: Diâmetro da polia (60 mm-150 mm) e dimensões da estrutura para combinar com cabos superdimensionados (MOQ: 30 unidades).
• Personalização da marca: logotipo da empresa gravado a laser, classificação de carga ou avisos de segurança na estrutura (MOQ: 100 unidades).
• Personalização de acessórios: parafusos/estacas de montagem adicionais, kits de lubrificação de polias ou maletas de transporte portáteis (MOQ: 50 unidades).

Processo de Produção

1. Design e Engenharia : A modelagem 3D otimiza o espaçamento das rodas triplas e o ângulo dos cantos; a análise de elementos finitos testa a capacidade de carga da estrutura nas curvas.
2. Fornecimento de material : Aço/alumínio fundido de alta qualidade (fornecedores com certificação ISO) e rolamentos de precisão passam por testes de resistência/corrosão.
3. Formação de estrutura : Soldagem de estrutura de aço/revestimento em pó; fundição sob pressão de alta pressão com estrutura de alumínio fundido (tolerância de ± 0,2 mm).
4. Conjunto de polia e rolamento : Usinagem CNC de ranhuras de polia; rolamento selado encaixado nas polias (garante uma rotação suave).
5. Montagem Final e Controle de Qualidade : Integração de roda tripla no quadro; Inspeção 100% da rotação dos cantos e distribuição de carga.
6. Teste e Certificação : Teste de carga (carga nominal de 1,2× por 24h), teste de fricção de tração de canto e teste de resistência à corrosão; documentação de certificação para cada lote.
7. Embalagem e envio : Embalagem de espuma à prova de choque (protege a estrutura/polias contra danos); caixas de madeira personalizadas para transporte marítimo/aéreo.

Depoimentos e avaliações de clientes

• EU Power Grid (Alemanha) : "O conjunto de três rodas com polias de canto para aterramento de cabos é essencial para a instalação de nossos cabos de 110 kV em esquinas urbanas. O design de ângulo de 90° elimina a abrasão do cabo, e a certificação CE foi fundamental para a conformidade com a UE. Reduzimos o tempo do projeto em 40% nas curvas."
• US Telecom Solutions (Texas) : "Como instaladores de cabos de telecomunicações, contamos com a polia de aterramento de cabos de três rodas para curvas de fibra óptica. As polias de PU resistem ao calor do Texas, e a capacidade de carga de 1.000 kg suporta nossos grossos cabos de comunicação - danos reduzidos nos cabos em 90%."
• Australian Construction Group (Sydney) : "A versão com estrutura de alumínio fundido é perfeita para projetos remotos no outback. Seu design leve é ​​fácil de transportar e o ângulo de 150° se adapta a cantos irregulares do terreno. A vida útil de mais de 10 anos se adapta aos nossos planos de projeto de longo prazo."
• Asia Power (Cingapura) : "Personalizamos modelos de polias de 120 mm para cabos de energia de 60 mm. A estrutura de aço inoxidável 316 resiste à névoa salina em áreas costeiras e os rolamentos selados funcionam perfeitamente em nosso clima tropical - excelente para atualizações da rede elétrica urbana."

Perguntas frequentes

• P: Qual é a capacidade máxima de carga do conjunto de três rodas da polia de canto de aterramento do cabo?
  R: Os modelos padrão suportam 800kg/1000kg/1500kg; modelos personalizados de até 2.000 kg estão disponíveis para projetos pesados ​​(MOQ: 50 unidades).
• P: O ângulo da polia pode ser ajustado para diferentes curvas de canto?
  R: Sim - oferecemos modelos de ângulo ajustável (90°-150°) (MOQ: 30 unidades) ou ângulos especiais fixos (por exemplo, 45°) para atender às necessidades específicas do projeto.
• P: Como manter a polia de aterramento do cabo de três rodas?
  R: Manutenção mínima necessária – lubrifique os rolamentos uma vez a cada 6 meses com graxa à base de lítio; limpe a estrutura/polias com um pano seco (sem produtos de limpeza químicos).
• P: A polia de aterramento do equipamento de construção de cabos é adequada para ambientes costeiros/corrosivos?
  R: Sim - oferecemos estruturas de aço inoxidável 316 (MOQ: 40 unidades) com resistência à névoa salina ≥1000h, ideal para áreas costeiras/mineração.
• P: Qual é a garantia para a polia de aterramento do cabo de três rodas?
  R: Garantia de 2 anos para integridade estrutural da estrutura e garantia de 1 ano para rolamentos/polias - é fornecido suporte técnico vitalício.
• P: Quanto tempo leva para instalar a polia em um canto?
  R: Um conjunto de três rodas com polia de canto de aterramento de cabo único pode ser instalado por uma pessoa em ≤8 minutos (montagem em parafuso/estaca) - sem necessidade de ferramentas especializadas.
