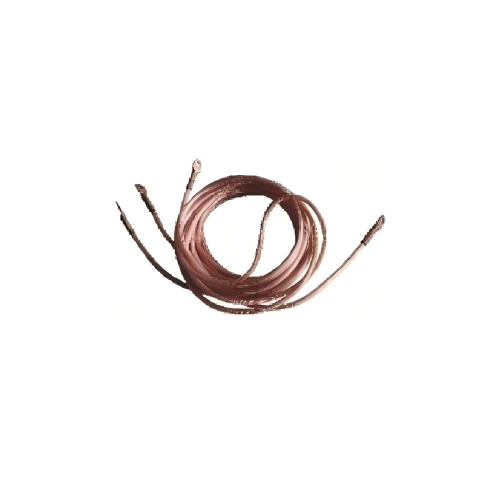

Fios de aterramento e curtos-circuitos

Fios de aterramento e curtos-circuitos

Visão geral do produto

Como uma categoria principal de equipamento de aterramento de segurança , os fios de aterramento para ferramentas de segurança e proteção contra curto-circuito são projetados para operações temporárias de aterramento/curto-circuito em construção de energia, manutenção elétrica e cenários de subestação. Fabricados com condutores trançados de cobre de alta pureza (condutividade ≥99,9%) e camadas externas isolantes de alta resistência, eles desviam rapidamente o excesso de corrente elétrica para o solo, evitando acidentes com choques elétricos, danos ao equipamento e riscos de incêndio. Projetadas para resistir a ambientes agressivos (umidade, temperaturas extremas, desgaste mecânico), essas ferramentas oferecem desempenho confiável em aplicações industriais, comerciais e de alta tensão, ao mesmo tempo em que atendem aos padrões globais de segurança elétrica.

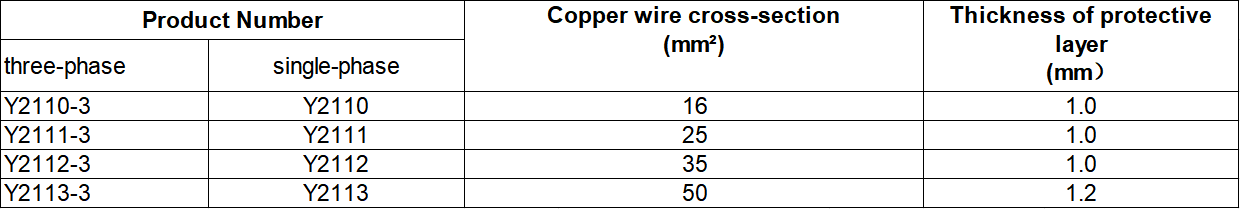

Especificações Técnicas

Parâmetros elétricos e estruturais principais

• Material do condutor: Fio trançado de cobre puro T2 (seção transversal de 16/25/35/50/70 mm²) / Cobre estanhado (resistente à corrosão)
• Material de isolamento: PVC (padrão) / XLPE (resistência a altas temperaturas) / EPDM (resistente às intempéries)
• Tensão nominal: 1kV / 10kV / 35kV / 110kV (personalizável para tensão ultra-alta)
• Suportabilidade de corrente de curto-circuito: 20kA/30s / 35kA/30s / 50kA/30s (compatível com IEC 61439)
• Comprimento padrão: 3m / 5m / 8m / 10m (personalizado até 20m)
• Temperatura operacional: -40°C a 90°C (PVC) / -50°C a 125°C (XLPE)
• Espessura do isolamento: 3mm (1kV) / 8mm (35kV) / 12mm (110kV)
• Grau de proteção: IP67 (peça do conector, à prova de poeira/à prova d'água)
• Tipo de conector: braçadeira de liga de cobre (com mola) / terminal rosqueado (instalação fixa)
• Resistência à ruptura: ≥15kN (camada de isolamento) / ≥25kN (condutor)
• Resistência à corrosão: Teste de névoa salina ≥1000h (condutor de cobre estanhado)

Recursos do produto

• Condutividade ultra-alta : O condutor trançado de cobre puro T2 (≥99,9% de condutividade) garante rápido desvio de corrente, reduzindo o tempo de resposta a falhas em 35% em comparação aos condutores de alumínio e minimizando os riscos de perigo elétrico.
• Proteção de isolamento durável : O isolamento multicamadas XLPE/EPDM resiste ao desgaste, à corrosão e à radiação UV - ideal para ambientes externos/industriais, com uma vida útil de mais de 8 anos (2x mais do que o isolamento padrão somente de PVC).
• Alta capacidade de resistência a curto-circuito : Projetada para suportar corrente de curto-circuito de até 50kA por 30s, esta ferramenta de proteção contra curto-circuito evita o derretimento do condutor e a quebra do isolamento em cenários de falha extremos.
• Fácil instalação e portabilidade : Os grampos de liga de cobre com mola permitem conexão sem ferramentas e por uma única pessoa em ≤3 minutos; o design leve (≤2,5kg para fio de 5m e 10kV) aumenta a mobilidade para manutenção em campo.
• Compatibilidade universal : Adaptável a hastes de aterramento, barramentos e terminais de equipamentos elétricos - não são necessários adaptadores especializados, tornando-o um equipamento de aterramento de segurança versátil para diversos sistemas elétricos.
• Em conformidade com os padrões globais : Fabricado de acordo com os requisitos CE/IEC/ANSI, garantindo conformidade regulatória para projetos de energia internacionais e reduzindo riscos de auditoria.

Como usar o produto

1. Inspeção Pré-Uso :
   • Verifique a segurança dos fios de aterramento quanto a rachaduras no isolamento, exposição do condutor ou conectores soltos; verifique se a classificação da corrente de curto-circuito corresponde ao sistema em funcionamento.
   • Inspecione os grampos quanto à elasticidade da mola e limpeza da superfície de contato (remova ferrugem/resíduos para garantir a condutividade).
2. Conexão ao equipamento :
   • Desligar o sistema elétrico alvo (protocolo lockout-tagout); conecte uma extremidade da braçadeira do fio terra ao terminal de aterramento do equipamento (garanta contato total).
3. Conexão da haste de aterramento :
   • Conecte a outra extremidade do fio a uma haste de aterramento verificada (resistência ≤4Ω); aperte a braçadeira para evitar desconexão acidental devido à vibração.
4. Operação em curto-circuito (se necessário) :
   • Para proteção contra curto-circuito, conecte a ferramenta de proteção contra curto-circuito entre os condutores de fase (siga as diretrizes de tensão do sistema) para criar um caminho de falha de baixa resistência.
5. Verificação e cuidados pós-uso :
   • Use um multímetro para confirmar a conexão de baixa resistência (≤1Ω); após o uso, limpe os fios/braçadeiras, inspecione quanto a danos e guarde em uma caixa seca e ventilada para evitar degradação do isolamento.

Cenários de aplicação

• Construção de energia e subestações: Aterramento temporário/proteção contra curto-circuito para linhas de energia de 10kV-110kV, transformadores e comutadores (caso de uso principal para equipamentos de aterramento de segurança ).
• Manutenção Elétrica Industrial: Aterramento de máquinas de fabricação, equipamentos de soldagem e painéis de controle para evitar choque elétrico durante o reparo.
• Data Centers e Redes de Telecomunicações: Proteção de racks de servidores, torres de telecomunicações e equipamentos de fibra óptica contra picos de tensão e curtos-circuitos.
• Instalações de energia renovável: Aterramento de painéis solares, turbinas eólicas e sistemas de armazenamento de energia em ambientes externos/com alta umidade.
• Canteiros de obras: Aterramento temporário de geradores de energia portáteis, fiação temporária e máquinas de construção para garantir a segurança no local.
• Resposta a Emergências: Implantação rápida de fios de aterramento para segurança , para isolar sistemas elétricos defeituosos e proteger o pessoal de resgate.

Benefícios para clientes

• Riscos de perigo elétrico reduzidos em 90% : O aterramento de alta condutividade e a proteção contra curto-circuito eliminam choques elétricos, danos ao equipamento e riscos de incêndio em sistemas elétricos.
• Fluxo de trabalho de manutenção 35% mais rápido : O design do grampo sem ferramentas reduz o tempo de conexão/desconexão, aumentando a eficiência da manutenção em campo e reduzindo o tempo de inatividade do projeto.
• Vida útil de mais de 8 anos : Isolamento durável e condutores resistentes à corrosão minimizam a frequência de substituição, reduzindo o custo total de propriedade em 40% em comparação com alternativas de baixa qualidade.
• Elegibilidade do projeto global : A certificação CE/IEC/ANSI garante a conformidade com as regulamentações elétricas da UE/EUA/Internacional, apoiando licitações globais e expansão do mercado.
• Compatibilidade versátil : Adaptável a vários níveis de tensão e tipos de equipamentos, reduzindo a necessidade de ferramentas de aterramento especializadas e reduzindo os custos de estoque em 30%.
• Requisitos mínimos de manutenção : Conectores à prova d'água IP67 e materiais resistentes à corrosão exigem apenas inspeções trimestrais - sem substituições frequentes de peças.

Certificações e Conformidade

Nossos fios de aterramento para ferramentas de segurança e proteção contra curto-circuito (principais equipamentos de aterramento de segurança ) aderem a rígidos padrões globais de segurança elétrica:

• Certificação CE (Conformité Européenne): Em conformidade com a Diretiva de Baixa Tensão da UE (LVD 2014/35/UE) e o Regulamento PPE 2016/425.
• Conformidade com IEC 61439: Atende aos padrões da Comissão Eletrotécnica Internacional para equipamentos de manobra e sistemas de aterramento de baixa tensão.
• Conformidade ANSI/UL 467: Em conformidade com os padrões do Código Elétrico Nacional dos EUA (NEC) para equipamentos de aterramento e ligação.
• Certificação ISO 9001:2015: Valida o rigoroso controle de qualidade nos processos de fornecimento, fabricação e testes de materiais.
• Conformidade com RoHS: Livre de substâncias perigosas (Pb, Hg, Cd) para atender aos requisitos ambientais e de saúde ocupacional.
• Conformidade GB/T 12014-2021: Atende aos padrões nacionais chineses para fios de aterramento de proteção (para projetos no mercado asiático).

Todas as unidades passam por 100% de testes de fábrica (condutividade, resistência a curto-circuito, resistência de isolamento) antes do envio para garantir a conformidade com as normas globais de segurança.

Opções de personalização

• Personalização de tamanho: Seção transversal do condutor (10mm²-120mm²) e comprimento do fio (1m-20m) para atender aos requisitos de tensão/corrente do projeto (MOQ: 50 unidades).
• Personalização de materiais:
  • Condutor: Cobre estanhado (ambientes corrosivos) / Alumínio revestido de cobre (opção leve e econômica).
  • Isolamento: Borracha de silicone (alta temperatura ≤180°C) para cenários industriais de alto calor (MOQ: 80 unidades).
• Personalização de conectores: Grampos de liberação rápida / Terminais roscados / Conectores à prova de explosão (para áreas perigosas) (MOQ: 100 unidades).
• Personalização de tensão: Modelos de ultra-alta tensão (220kV/500kV) para projetos de transmissão de energia (MOQ: 50 unidades).
• Personalização da marca: logotipo da empresa gravado a laser, classificação de tensão ou avisos de segurança em isolamento/conectores (MOQ: 100 unidades).
• Personalização de acessórios: braçadeiras adicionais, adaptadores de haste de aterramento ou sacos de armazenamento isolados (MOQ: 50 unidades).

Processo de Produção

1. Design e Engenharia : A modelagem 3D otimiza o encordoamento do condutor e a espessura do isolamento; a análise de elementos finitos testa a capacidade de resistência à corrente de curto-circuito.
2. Fornecimento de materiais : Cobre T2 de alta pureza (fornecedores com certificação ISO) e materiais de isolamento passam por testes de condutividade/inflamabilidade.
3. Encalhe do condutor : Encalhe de precisão de fios de cobre (7/19/37 fios) para aumentar a flexibilidade e condutividade (tolerância de ± 0,01 mm).
4. Extrusão de Isolamento : Revestimento de isolamento multicamadas (PVC/XLPE) através de extrusão com temperatura controlada; verificação da espessura do isolamento através de medição a laser.
5. Montagem do Conector : Crimpagem de braçadeiras/terminais de liga de cobre nos condutores; vedação à prova d'água dos pontos de conexão (classificação IP67).
6. Controle e testes de qualidade : inspeção 100% da resistência de isolamento, resistência à corrente de curto-circuito e resistência à tração.
7. Certificação e Embalagem : Testes de conformidade e documentação de certificação; embalagem anti-UV + caixas à prova de choque para envio.
8. Envio : Caixas de madeira personalizadas para transporte marítimo/aéreo para destinos globais (embalagens anti-umidade para envios costeiros).

Depoimentos e avaliações de clientes

• EU Power Grid (Alemanha) : "Os fios de aterramento para segurança são nosso principal equipamento de aterramento de segurança para manutenção de subestações de 35kV. O isolamento XLPE resiste aos invernos alemães e a certificação CE foi fundamental para a conformidade com a UE. Reduzimos os incidentes de falha elétrica em 85%."
• Manutenção Industrial dos EUA (Texas) : "Contamos com as ferramentas de proteção contra curto-circuito para reparos de máquinas de fábrica. Os grampos de liberação rápida reduzem o tempo no local em 40%, e a classificação de curto-circuito de 50 kA lida com nossos sistemas de alta carga — a conformidade com ANSI foi um fator chave de compra."
• Australian Solar Energy (Sydney) : "Os fios de aterramento de cobre estanhado são perfeitos para instalações de fazendas solares. A faixa operacional de -50°C a 125°C se adapta às temperaturas do interior, e a vida útil de 8 anos se alinha ao ciclo de vida do nosso projeto."
• Asia Telecom (Cingapura) : "Personalizamos fios de 10 m e 110 kV para aterramento de torres de telecomunicações. Os conectores IP67 funcionam perfeitamente em nossa umidade tropical e a alta condutividade protege nossas estações base contra picos de tensão."

Perguntas frequentes

• P: Qual é a seção transversal do condutor recomendada para fios de aterramento de 35kV?
  R: Recomendamos fio trançado de cobre T2 de 35 mm² (mínimo) para sistemas de 35 kV para garantir capacidade de resistência de corrente de curto-circuito suficiente (≥35kA/30s).
• P: As ferramentas de proteção contra curto-circuito podem ser usadas em ambientes costeiros/corrosivos?
  R: Sim - oferecemos condutores de cobre estanhado (resistência à névoa salina ≥1000h) e braçadeiras de aço inoxidável 316 para aplicações costeiras/mineração (MOQ: 80 unidades).
• P: Como manter o equipamento de aterramento de segurança?
  R: Inspecione trimestralmente quanto a rachaduras no isolamento/corrosão do conector; limpar as pinças com graxa antiferrugem; teste a resistência de isolamento semestralmente (≥1000MΩ a 500V DC).
• P: Posso personalizar o comprimento dos fios de aterramento para projetos especiais?
  R: Sim - comprimentos personalizados de 1m a 20m estão disponíveis (MOQ: 50 unidades), com prazo de produção de 7 a 10 dias.
• P: Qual é a garantia para fios de aterramento e curtos-circuitos?
  R: Garantia de 2 anos para integridade do isolamento e garantia de 5 anos para condutividade do condutor - é fornecido suporte técnico vitalício.
• P: Os produtos estão em conformidade com os padrões ANSI/UL dos EUA?
  R: Sim - todos os nossos fios de aterramento para ferramentas de segurança e proteção contra curto-circuito são certificados pela ANSI/UL 467, elegíveis para uso em projetos elétricos nos EUA.
